Chłodnica CVD-122-1,19/4,5
Przeznaczenie
Chłodnice z serii CVD 4,5 mm przeznaczone są do chłodzenia stołów oraz mebli chłodniczych. Zaletą tych chłodnic jest pionowy montaż z wydmuchem dwustronnym.
Wentylatory
W chłodnicach CVD 4,5 mm zastosowano wentylatory o średnicy 120 oraz 150 mm. Silniki wentylatorów zasilane są napięciem jednofazowym. Przewód zasilający wentylatory jest wyprowadzony na zewnątrz obudowy chłodnicy.
Blok lamelowy
Blok lamelowy wykonany jest z profilowanych płytek aluminiowych i wężownicy, wykonanej z rury miedzianej o średnicy 9,52 mm. Wszystkie modele z tego typoszeregu posiadają zawór serwisowy na rurze ssącej do pomiaru ciśnienia.
Specjalne wykonanie
Istnieje możliwość zamówienia chłodnicy w wersji odpornej na środowisko agresywne. W celu uzyskania większej ilości informacji prosimy o kontakt z dystrybutorem.
Dane techniczne
- Moc chłodnicza R404A/507 ( te= -80C ; DT1=10K):
- 0,55 kW
- Moc chłodnicza R448A/R449A ( te= -80C ; DT1=10K):
- 0,64 kW
- Powierzchnia wymiany:
- 1,19 m2
- Pojemność wężownicy:
- 0,35 dm3
- Wydatek powietrza:
- 322 m3/h
- Zasięg strugi powietrza:
- 2,16 m
- Średnica króćców przyłączeniowych (gaz):
- 9,52 Φ mm
- Średnica króćców przyłączeniowych (ciecz):
- 9,52 Φ mm
- Waga netto:
- 3,0 kg
Wentylatory
- Średnica:
- 120 Φ mm
- Ilość:
- 2
- Napięcie elektryczne:
- 230/50 V/Hz
- Moc:
- 40 W
- Pobór prądu:
- 0,26 A
Współczynnik korekcyjny
Todp.[°C] / DT1[K] | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 |
5 | 1,594 | 1,558 | 1,451 | 1,308 | 1,166 | 0,987 | 0,808 | 0,630 | 0,523 |
4 | 1,587 | 1,544 | 1,444 | 1,295 | 1,143 | 0,966 | 0,801 | 0,624 | 0,519 |
3 | 1,580 | 1,529 | 1,437 | 1,280 | 1,120 | 0,944 | 0,794 | 0,618 | 0,516 |
2 | 1,572 | 1,515 | 1,430 | 1,265 | 1,097 | 0,923 | 0,787 | 0,613 | 0,512 |
1 | 1,565 | 1,501 | 1,423 | 1,251 | 1,074 | 0,901 | 0,780 | 0,607 | 0,509 |
0 | 1,558 | 1,487 | 1,416 | 1,237 | 1,051 | 0,880 | 0,773 | 0,601 | 0,505 |
-5 | 1,523 | 1,434 | 1,427 | 1,166 | 1,019 | 0,855 | 0,732 | 0,580 | 0,487 |
-8 | 1,501 | 1,402 | 1,313 | 1,123 | 1,000 | 0,840 | 0,707 | 0,567 | 0,476 |
-10 | 1,487 | 1,380 | 1,237 | 1,094 | 0,987 | 0,830 | 0,691 | 0,558 | 0,469 |
-15 | - | 1,309 | 1,178 | 1,041 | 0,961 | 0,795 | 0,672 | 0,551 | 0,461 |
-20 | - | 1,237 | 1,118 | 0,987 | 0,934 | 0,763 | 0,652 | 0,544 | 0,454 |
-25 | - | - | 1,058 | 0,951 | 0,907 | 0,731 | 0,633 | 0,537 | 0,48 |
-30 | - | - | - | - | 0,880 | 0,699 | 0,613 | 0,530 | 0,440 |
-35 | - | - | - | - | - | 0,666 | 0,594 | 0,523 | 0,433 |

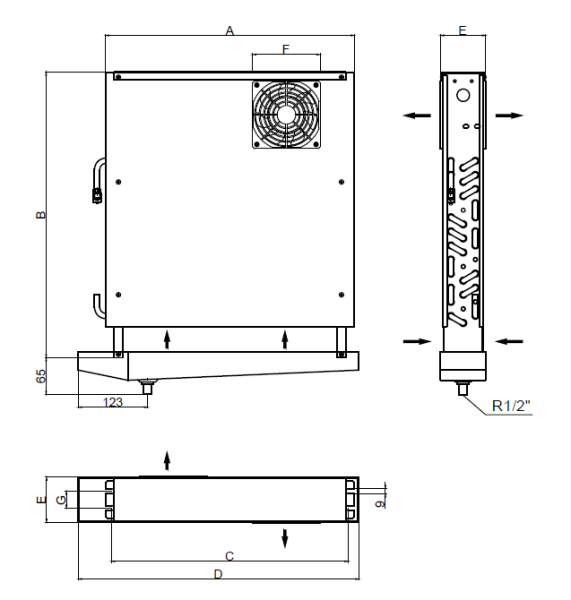

Wymiary
- A:
- 390 mm
- B:
- 330 mm
- C:
- 368 mm
- D:
- 406 mm
- E:
- 80 mm
- F:
- 120 mm
