Chłodnica CPU-203/P-ED(SS)

Przeznaczenie

Chłodnica CPU-203/P-ED(SS) została zaprojektowana z myślą o małych komorach przechowalniczych o kubaturze od 2 do 30 m3. Specjalna konstrukcja chłodnicy pozwala zaoszczędzić dużo wolnej przestrzeni w komorze. Wymienniki z serii CPU charakteryzują się dużą powierzchnią wymiany, co minimalizuje efekt osuszki. Obudowa chłodnicy wykonana jest ze stali nierdzewnej.

Wentylatory i grzałki

Wentylatory napędzane są standardowymi silnikami jednofazowymi 230/50Hz/1, stosowanymi powszechnie przez wielu producentów chłodnic, skraplaczy itp. Silniki wentylatorów są zabezpieczone termicznie przed uszkodzeniem uzwojeń. Przewody zasilające silniki wyprowadzone są do jednej puszki elektrycznej razem z zasilaniem grzałek odszraniania (jedna wspólna grzałka dla bloku lamelowego i tacy ociekowej).

Blok lamelowy

Blok lamelowy wykonany jest z profilowanych płytek aluminiowych i wężownicy, wykonanej z rury miedzianej o średnicy 9,52 mm. Zastosowano podwójny (6,4/3,2 mm) rozstaw lamel w celu zmniejszenia efektu oszronienia wymiennika. Wszystkie chłodnice z serii CPU wyposażone są w nakrętkę 1/2” oraz rurę zakończoną kielichem, co umożliwia bezpośrednie przyłączenie zaworu rozprężnego do chłodnicy. Pod blokiem lamelowym zastosowano specjalnie wyprofilowaną tacę ociekową pośrednią, która usprawnia odprowadzanie wody podczas odszraniania bezpośrednio do króćca umieszczonego w obudowie chłodnicy.

Specjalne wykonanie

Istnieje możliwość zamówienia chłodnicy w wersji odpornej na środowisko agresywne. W celu uzyskania większej ilości informacji prosimy o kontakt z dystrybutorem.

Dane techniczne

Moc chłodnicza R404A/507 ( te= -80C ; DT1=8K):
1,80 kW
Moc chłodnicza R448A/R449A ( te= -80C ; DT1=8K):
2,09 kW
Powierzchnia wymiany:
8,6 m2
Pojemność wężownicy:
2,5 dm3
Wydatek powietrza:
1440 m3/h
Zasięg strugi powietrza:
4 m
Średnica króćców przyłączeniowych (gaz):
1/2 Φ mm
Średnica króćców przyłączeniowych (ciecz):
1/2 Φ mm
Waga netto:
13 kg

Wentylatory

Średnica:
200 Φ mm
Ilość:
3
Napięcie elektryczne:
230/50 V/Hz
Moc:
93 W
Pobór prądu:
0,69 A

Odszranianie elektryczne

Napięcie elektryczne:
230/50 V/Hz
Blok lamelowy:
1x1200 W
Suma:
1200 W

Współczynnik korekcyjny

Todp.[°C] / DT1[K] 14 13 12 11 10 9 8 7 6
5 2,375 2,247 2,118 1,861 1,669 1,348 1,123 0,963 0,745
4 2,356 2,227 2,093 1,842 1,637 1,329 1,114 0,937 0,741
3 2,336 2,208 2,067 1,823 1,605 1,309 1,104 0,911 0,738
2 2,324 2,195 2,028 1,810 1,585 1,297 1,091 0,892 0,729
1 2,311 2,182 1,990 1,797 1,566 1,284 1,078 0,873 0,719
0 2,279 2,150 1,926 1,733 1,521 1,236 1,046 0,854 0,700
-5 2,247 2,118 1,861 1,669 1,476 1,188 1,014 0,834 0,680
-8 2,215 2,054 1,829 1,637 1,412 1,155 1,000 0,818 0,677
-10 2,182 1,990 1,797 1,605 1,348 1,123 0,976 0,802 0,674
-15 - 1,894 1,701 1,508 1,284 1,075 0,937 0,786 0,658
-20 - 1,797 1,605 1,412 1,220 1,027 0,899 0,770 0,642
-25 - - 1,541 1,348 1,171 0,998 0,884 0,730 0,629
-30 - - - - 1,123 0,969 0,868 0,700 0,602
-35 - - - - - 0,940 0,834 0,678 0,542

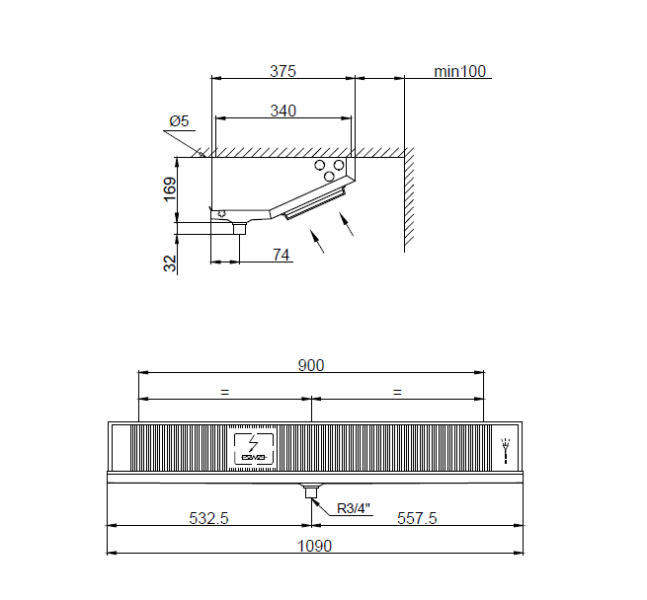

Wymiary

A:
1060 mm
B:
160 mm
C:
365 mm
D:
450 mm
