Chłodnica CPU-304/7-ED

Obudowa

Obudowa chłodnic wykonana jest z aluminium lakierowanego proszkowo w kolorze RAL 9003. Obudowa charakteryzuje się dużą odpornością na korozje, zabrudzenia oraz uszkodzenia zarówno mechaniczne jak i termiczne.

Przeznaczenie

Chłodnice z serii CPU-30x/7-ED zostały zaprojektowane z myślą o komorach chłodniczych i mroźniczych o kubaturze od 50 do 150 m3. Specjalna konstrukcja chłodnicy pozwala zaoszczędzić dużo wolnej przestrzeni w komorze. Wymienniki z serii CPU charakteryzują się dużą powierzchnią wymiany, co minimalizuje efekt osuszki.

Wentylatory i grzałki

Wentylatory napędzane są standardowymi silnikami jednofazowymi 230V/50Hz/1, stosowanymi powszechnie przez wielu producentów chłodnic, skraplaczy itp. Silniki wentylatorów są zabezpieczone termicznie przed uszkodzeniem uzwojeń. Przewody zasilające silniki wyprowadzone są do jednej puszki elektrycznej razem z zasilaniem grzałek odszraniania.

Blok lamelowy

Blok lamelowy wykonany jest z profilowanych płytek aluminiowych i wężownicy, wykonanej z rury miedzianej rowkowanej wewnętrznie o średnicy 12 mm. Pod blokiem lamelowym zastosowano specjalnie wyprofilowaną tacę ociekową pośrednią, która usprawnia odprowadzanie wody podczas odszraniania bezpośrednio do króćca umieszczonego w obudowie chłodnicy.

Specjalne wykonanie

Istnieje możliwość zamówienia chłodnicy w wersji odpornej na środowisko agresywne. W celu uzyskania większej ilości informacji prosimy o kontakt z dystrybutorem.

Dane techniczne

Moc chłodnicza R404A/507 ( te= -80C ; DT1=8K):
6,50 kW
Moc chłodnicza R404A/507 (te= -250C; DT1=7K):
4,75 kW
Moc chłodnicza R448A/R449A ( te= -80C ; DT1=8K):
7,40 kW
Moc chłodnicza R448A/R449A (te= -250C; DT1=7K):
5,40 kW
Powierzchnia wymiany:
41 m2
Pojemność wężownicy:
9,0 dm3
Wydatek powietrza:
4414 m3/h
Zasięg strugi powietrza:
12 m
Średnica króćców przyłączeniowych (gaz):
28 Φ mm
Średnica króćców przyłączeniowych (ciecz):
15 Φ mm
Waga netto:
68,1 kg

Wentylatory

Średnica:
300 Φ mm
Ilość:
4
Napięcie elektryczne:
1~/230V/50Hz
Moc:
320 W
Pobór prądu:
1,6 A

Odszranianie elektryczne

Napięcie elektryczne:
230/50 V/HZ
Blok lamelowy:
2 x 2000 W
Taca ociekowa:
1 x 2000 W
Suma:
6000 W

Współczynnik korekcyjny

Todp.[°C] / DT1[K] 14 13 12 11 10 9 8 7 6
5 2,375 2,247 2,118 1,861 1,669 1,348 1,123 0,963 0,745
4 2,356 2,227 2,093 1,842 1,637 1,329 1,114 0,937 0,741
3 2,336 2,208 2,067 1,823 1,605 1,309 1,104 0,911 0,738
2 2,324 2,195 2,028 1,810 1,585 1,297 1,091 0,892 0,729
1 2,311 2,182 1,990 1,797 1,566 1,284 1,078 0,873 0,719
0 2,279 2,150 1,926 1,733 1,521 1,236 1,046 0,854 0,700
-5 2,247 2,118 1,861 1,669 1,476 1,188 1,014 0,834 0,680
-8 2,215 2,054 1,829 1,637 1,412 1,155 1,000 0,818 0,677
-10 2,182 1,990 1,797 1,605 1,348 1,123 0,976 0,802 0,674
-15 - 1,894 1,701 1,508 1,284 1,075 0,937 0,786 0,658
-20 - 1,797 1,605 1,412 1,220 1,027 0,899 0,770 0,642
-25 - - 1,541 1,348 1,171 0,998 0,884 0,730 0,629
-30 - - - - 1,123 0,969 0,868 0,700 0,602
-35 - - - - - 0,940 0,834 0,678 0,542

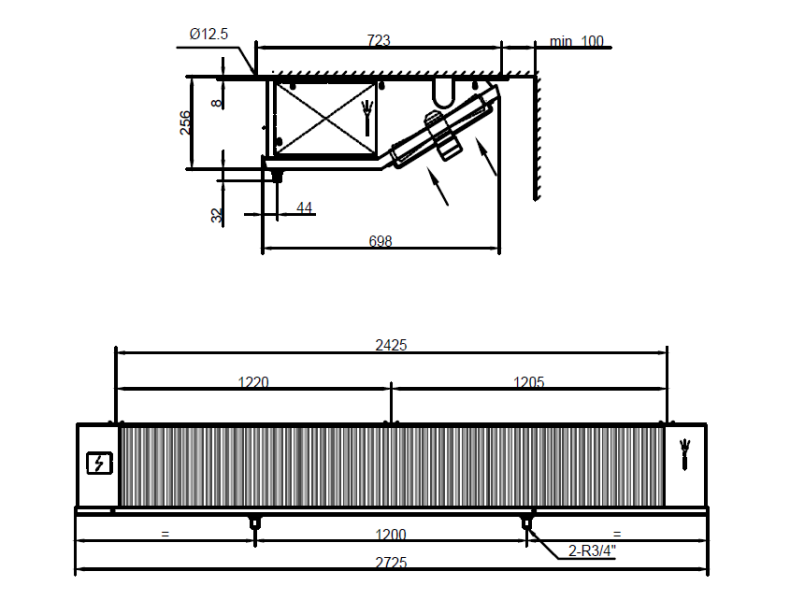

Wymiary

A:
2726 mm
B:
2426 mm
C:
1222 mm
D:
1204 mm
